Osnovne informacije
| Model št. | T2.5, T5, T10, T20, AT5, AT10, AT20 |
| Certifikat | Ce |
| Velikosti jermenic | Tip A |
| Proces izdelave | Kovanje |
| Material | Aluminij/baker/jeklo |
| Površinsko obdelavo | Oksigenacija |
| Aplikacija | Kemična industrija, transport zrnja, rudarski prevoz, elektrarna |
| OEM | Sprejemljivo |
| Način pošiljanja | DHL, TNT, UPS, EMS, FEDEX |
| Garancija | 1 leto |
| Barva | Bela/črna/drugo |
| Spričevalo | Rohs |
| Blagovna znamka | JBosun |
| Transportni paket | Karton, lesena |
| Specifikacija | SGS, ROHS |
| Izvor | Kitajska Shenzhen |
| HS koda | 84839000 |
Opis izdelka

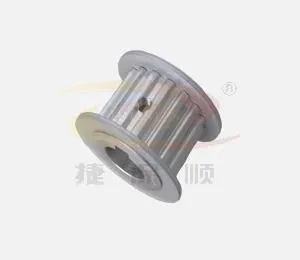

Časovni škripci AT5 je natančna sinhrona jermenica, zasnovana posebej za visoko natančne prenosne sisteme. Narejena je z naprednimi proizvodnimi procesi in visokokakovostnimi materiali in je primerna za polja, kot so avtomatizacijska oprema, industrijski roboti, CNC strojni stroji in natančni merilni instrumenti, ki zahtevajo strogo stabilnost prenosa. Ključna prednost je pri doseganju ničelnega prenosnega prenosa, učinkovitega prenosa moči in dolgoročnega stabilnega delovanja, kar lahko znatno izboljša natančnost in učinkovitost delovanja opreme ter zadosti raznolikim potrebam hitrih, težkih in zapletenih delovnih pogojev.
| Čas jermenice | |||||||
| Tip | Pas nominalna širina | Širina jermenice | Korak/vozlišče | Premer prirobnice | Debelina prirobnice | Število zob (ali kot načrt) | |
| T Tip |
MXL | 3.048 mm ~ 25,4 mm | 4mm ~ 27 mm | kot vaša zahteva | kot standard | 1. 0 mm ~ 3. 0 mm | 15~200 |
| Xl | 4.826 mm ~ 50,8 mm | 6 mm ~ 52 mm | 1. 0 mm ~ 3. 0 mm | 10~200 | |||
| L | 9.398mm ~ 76,2 mm | 11 mm ~ 79 mm | 1,5 mm ~ 3. 0 mm | 10~200 | |||
| H | 9.398mm ~ 101,6 mm | 11 mm ~ 105 mm | 1. 0 mm ~ 3. 0 mm | 10~200 | |||
| Xh | 19,05 mm ~ 127 mm | 21 mm ~ 131 mm | 1. 0 mm ~ 3. 0 mm | 18~120 | |||
| Xxh | 25,4 mm ~ 152,4 mm | 29 mm ~ 158 mm | 2. 0 mm ~ 3. 0 mm | 18~120 | |||
| T2.5 | 3mm -30 mm | 4mm -32 mm | 1. 0 mm ~ 3. 0 mm | 12~200 | |||
| T5 | 4 mm ~ 50 mm | 5mm -52 mm | 1. 0 mm ~ 3. 0 mm | 10~300 | |||
| T10 | 10 mm ~ 100 mm | 11 mm ~ 102 mm | 1,5 mm ~ 3. 0 mm | 12~200 | |||
| T20 | 20 mm ~ 100 mm | 22 mm ~ 103 mm | 1,5 mm ~ 3. 0 mm | 18~120 | |||
| AT5 | 6 mm ~ 50 mm | 7 mm ~ 52 mm | 1. 0 mm ~ 3. 0 mm | 14~300 | |||
| At10 | 10 mm ~ 100 mm | 11 mm ~ 102 mm | 1,5 mm ~ 3. 0 mm | 12~200 | |||
| AT20 | 20 mm ~ 100 mm | 22 mm ~ 103 mm | 1,5 mm ~ 3. 0 mm | 18~120 | |||
| Vrsta loka | 2M | 3mm -30 mm | 4 mm ~ 32 mm | 1,5 mm ~ 3. 0 mm | 15~200 | ||
| 3M | 3mm -30 mm | 4 mm ~ 32 mm | 1. 0 mm ~ 3. 0 mm | 12~250 | |||
| 5M | 10 mm ~ 50 mm | 11 mm ~ 52 mm | 1. 0 mm ~ 3. 0 mm | 14~300 | |||
| 8M | 10 mm ~ 85 mm | 12mm -87 mm | 1. 0 mm ~ 3. 0 mm | 16~200 | |||
| 14M | 20 mm ~ 115 mm | 22mm -119 mm | 1,5 mm ~ 3. 0 mm | 18~200 | |||
| S2M | 3mm -30 mm | 4 mm ~ 32 mm | 1. 0 mm ~ 3. 0 mm | 15~200 | |||
| S3M | 3mm -30 mm | 4 mm ~ 32 mm | 1. 0 mm ~ 3. 0 mm | 12~250 | |||
| S5M | 10 mm ~ 50 mm | 11 mm ~ 52 mm | 1. 0 mm ~ 3. 0 mm | 14~300 | |||
| S8M | 10 mm ~ 85 mm | 12mm -87 mm | 1,5 mm ~ 3. 0 mm | 16~200 | |||
| 2gt | 3mm -30 mm | 4 mm ~ 32 mm | 1. 0 mm ~ 3. 0 mm | 15~200 | |||
| 3gt | 3mm -30 mm | 4 mm ~ 32 mm | 1. 0 mm ~ 3. 0 mm | 12~250 | |||
| 5GT | 10 mm ~ 50 mm | 11 mm ~ 52 mm | 1. 0 mm ~ 3. 0 mm | 14~300 | |||
| 8mgt | 10 mm ~ 85 mm | 12 mm ~ 87 mm | 1. 0 mm ~ 3. 0 mm | 10~200 | |||
Kakovost uspešnosti
Kakovost uspešnosti
Visokokakovostni materiali in izdelava
Glavno telo je izdelan iz visoko trdne aluminijeve zlitine (na primer 6061- T6) ali nerjavečega jekla (kot je SUS304), uravnoteži lahka in korozijska odpornost.
Površinsko obdelavo vključuje anodizirajoče (proti rje in odporne proti obrabi) ali utrjene prevleke (nadrejena in odporna proti obrabi), primerna za ostra okolja, kot sta visoka temperatura in vlažnost.
Ultra visoka natančnost obdelave
Zobni profil sledi standardom ISO na 5 ali višjih standardih, tolerance pa nadzorujejo znotraj ± 0. 005 mm, kar zagotavlja brezhibno sodelovanje s sinhronim pasom in zmanjšuje vibracijo in hrup.
Visoka natančna proizvodnja opreme za obdelavo CNC, odlična simetrija zobne reže in stabilnost prenosa v industriji.
Optimizirajte zasnovo zobnega profila
Klina v obliki zobne strukture poveča stabilnost, zmanjša tveganje za preskakovanje zob in podpira delovanje visoke hitrosti (do 10000 vrt./min.).
Zasnova pred napenjanjem zmanjšuje zdrs s pasovi, saj učinkovitost prenosa nad 98%znatno zmanjša izgubo energije.
Visoka struktura togosti
Optimizirana zasnova debeline stene kolesnega telesa poveča togost upogiba za 30%, kar zagotavlja deformacijo pod visokimi obremenitvami in podaljša življenjsko dobo do dvakrat več kot običajni izdelki.
Odlična zmogljivost odvajanja toplote
Material aluminijeve zlitine v kombinaciji z votlimi prezračevalnimi utori učinkovito razprši trensko toploto, primerno za neprekinjene scenarije obratovanja visoke hitrosti.
Široka združljivost
Podpira standardne sinhrone specifikacije jermena, kot so MXL, XL, L, H itd., In lahko prilagodite z nestandardnimi velikostmi in posebnimi vrstami zob, da se prilagodijo različnim blagovnim znamkam prenosnih sistemov.
Strog nadzor nad kakovostjo in prilagojene storitve
Skozi certifikacijo sistema ISO 9001 je vsaka serija izdelkov podvržena dinamičnemu testiranju ravnotežja in preverjanju trajnosti.
Za izpolnitev prilagojenih potreb zagotovite prilagojene rešitve, vključno s posebno površinsko obdelavo, integracijo ključavnic/prirobnic itd.
